KSHOW zkoumá přesné vstřikovací formy pro nové komponenty energetických vozidel

ANGLICKÁ VERZE

Reakce KSHOW na rostoucí požadavky na přesnost v lisování součástí NEV

Kontext odvětví: Boom NEV přetváří výrobu forem

Globální trh nových energetických vozidel (NEV) pokračuje ve své trajektorii silného růstu. PodleMezinárodní energetická agentura (IEA), celosvětové prodeje EV překročily18 milionů kusů v první polovině roku 2026, přičemž Čína představovala přes60 % celkového objemu. Tento nárůst přináší transformační tlak do průmyslu vstřikovacích forem – komponenty NEV vyžadují přísnější tolerance,lehčí materiálya stále vícesložité geometrie které zpochybňují tradiční paradigmata výroby forem.

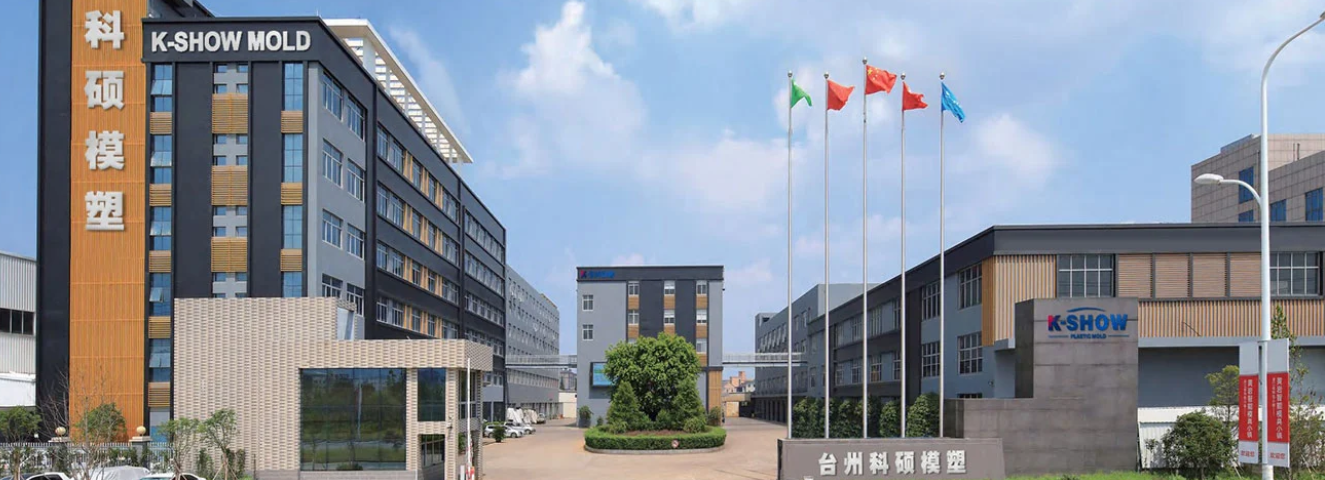

KSHOW, působící asTaizhou Huangyan K-Show Plastic Mold Co., Ltd., byla zasazena do čínského „kapitálu formy“ Huangyan províce než 20 let, se záznamem oDodáno více než 30 000 sad forem na100+ zemí. Jako certifikovanýNational High-Tech Enterprise podílISO 9001 aIATF 16949 certifikace automobilové kvality a vlastnictví100+ patentů na vynálezySpolečnost se postupně vyvíjela z konvenční výroby forem a stala se specializovaným dodavatelem propřesné nástroje pro automobilový průmysl, včetně krytů bateriového systému, konstrukčních držáků a funkčních vnitřních obložení. Pro dotazy kontaktujte KSHOW na adreseprodej@kshowmould.com nebo přesWhatsApp: +86-18957424655.

Klíčové technické výzvy v lisování součástí NEV

Materiálová kompatibilita a tepelné řízení

NEV stále více přijímajítechnické termoplasty jako napřPA66-GF35, PPS-GF40aPBT-GF30 k dosažení snížení hmotnosti při zachování strukturální integrity. Tyto materiály představují různé výzvy:

Vysoké teploty tání

● (280–340 °C) vyžadují formy s vynikající tepelnou stabilitou

Výztuha ze skelných vláken

● urychluje opotřebení konvenčních nástrojových ocelí

Úzká okna zpracování

● vyžadují přesnou regulaci teploty napříč uspořádáními s více dutinami

Rozměrová přesnost v měřítku

Rámy bateriových modulů a chladicí desky se často rozkládají600–1200 mm s tolerancemi rovinnosti tak úzkými jako±0,05 mm po celé ploše. Dosažení toho při objemech výroby200 000+ jednotek ročně vyžaduje pokročilésimulace proudění formy, konformní design chladicího kanáluamonitorování tlaku v dutině v reálném čase.

Optimalizace doby cyklu

Se zvyšujícím se tlakem na náklady na díl se čas cyklu formy stává rozhodujícím faktorem. Pro střední až velké komponenty NEV, zkrácení doby cyklu od45 sekund až 35 sekund — a22% zlepšení — lze ušetřit přibližně180 000 $ ročně na výrobní buňku u typického dodavatele Tier-1.

Případová studie KSHOW: Vysoce přesná forma koncové desky bateriového modulu

Pozadí projektu

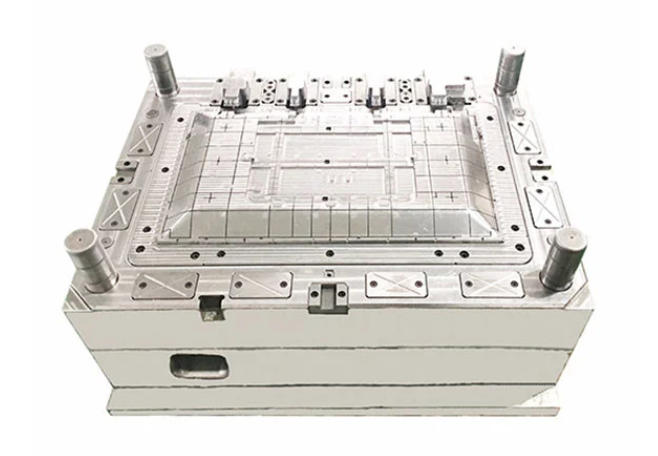

Ve 3. čtvrtletí 2025 společnost KSHOW provedla projekt pro domácího výrobce baterií NEV vyžadující a4dutinová vstřikovací forma s horkým kanálem pro koncové desky bateriového modulu. Geometrie součásti požadovala:

Inženýrský přístup

Inženýrský tým KSHOW implementoval následující řešení:

1. Analýza toku formy: ProvedenoMoldex 3D simulace ve třech iteracích, optimalizace umístění brány, aby se minimalizovala tvorba svarových linií ve strukturálně kritických zónách.

2. Konformní chlazení: Nasazeno3D tištěné chladicí vložky (ocel s vysokou pevností, přímé spékání kovu laserem) k dosažení rovnoměrné teploty povrchu dutiny uvnitř±3 °C, čímž se zkrátí doba cyklu18 % oproti konvenčně vrtaným kanálům.

3. Horký vtok ventilu a brány: A4-kapkový sekvenční systém ventil-gate (jedna tryska na dutinu) zajišťovala vyvážené plnění. Rozdělovač horkého kanálu byl tepelně izolován distančními vložkami z titanové slitiny, aby se zabránilo přenosu tepla do základny formy.

4. Výběr nástrojové oceli: Použité dutinové a jádrové vložkyASSAB 8407 Supreme Ocel pro tváření za tepla třídy ESR, kalená na48–50 HRC, sTiAlN PVD povlak pro zvýšenou odolnost proti opotřebení skelným vláknem.

5. In-Mold Snímání tlaku: IntegrovanýKistler typ 6182C snímače tlaku v dutině připojené k aVstřikování CoMo systém monitorování procesu umožňující kontrolu přepínání v reálném čase a sledovatelnost kvality dílů.

Výsledky

Po90 dní od začátku designu až poZkouška T0, forma během ověřování výroby dosáhla následujících metrik:

Forma se nyní vyrobila přes620 000 dílů bez větší údržby, přesahující zákazníkovuBenchmark 500 000 výstřelů podle24 %. Zákazník nahlásil odhadRoční úspora 245 000 USD přisuzováno zkrácené době cyklu a nižší zmetkovitosti.

Průmyslové trendy utvářející výrobu forem do roku 2028

Odlehčení a tvarování z více materiálů

Tlak na prodloužení dojezdu se zrychlujenáhrada kovu za plast. Komponenty dříve odlévané z hliníku — jako napřskříně motoru, invertorové skříněakonstrukční držáky — přecházejí navysoce výkonné termoplasty svložit výlisek nebopřelití techniky. KSHOW investuje do a1 600 tunový dvouvstřikovací lis sloužit této rostoucí poptávce.

Integrace digitálního dvojčete

Přední výrobci forem začleňujítechnologie digitálního dvojčete do jejich pracovního postupu. Digitální replika formy – průběžně aktualizovaná daty senzorů z výroby v reálném čase – to umožňujeprediktivní plánování údržby aoptimalizace parametrů procesu bez narušení výroby. KSHOW zahájila pilotní integrační programIoT okrajové brány do vybraných výrobních forem.

Udržitelnost a energetická účinnost

Regulační tlak a firemní závazky ESG zvyšují poptávku po formách, které podporujípryskyřice s recyklovaným obsahem aenergeticky optimalizované zpracování. Samotné konformní chlazení může snížit specifické en

Strategický plán KSHOW

KSHOW realizuje třípilířovou strategii k posílení své pozice v dodavatelském řetězci NEV:

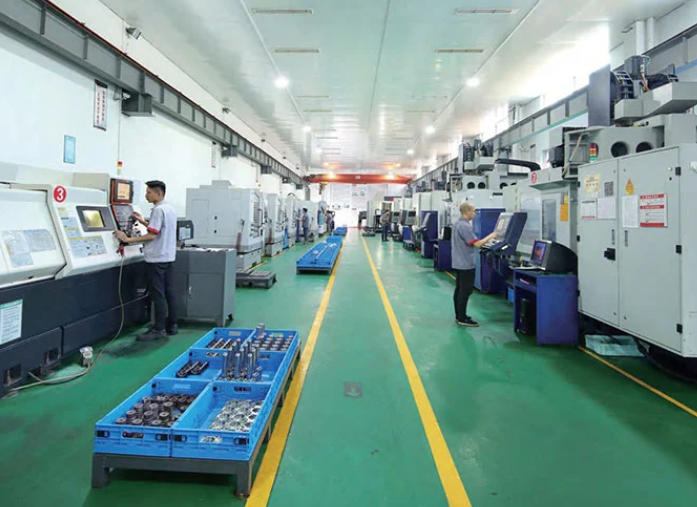

• Rozšíření kapacity：Uvedení nového do provozu 2 400 m² přesná dílna v Huangyan do 4. čtvrtletí 2026, vybavené5osá CNC obráběcí centra (DMG MORI DMU 65 monoBLOCK) avysokorychlostní grafitové EDM(GF Machining Solutions FORM P 350).

• Rozvoj talentu:Partnerství s Taizhou Vocational College of Science & Technology pro specializovaný učňovský program pro strojírenství vstřikovacích forem, zaměřený na 10 nových inženýrů ročně.
• Certifikace:Již certifikováno systémem řízení kvality ISO 9001 a IATF 16949:2016 systémy řízení kvality v automobilovém průmyslu, což zajišťuje plnou shodu s požadavky mezinárodního automobilového dodavatelského řetězce.
