V sektoru balených vod a průmyslových obalů tekutin jsou 5galonové (cca 18,9 l) PC nebo PET lahve na vodu skutečnými tahouny logistiky. Zdánlivě jednoduchá láhev musí odolat vysokorychlostním plnicím linkám, hrubému zacházení, opakovanému mytí a recyklaci. S kolísáním cen surovin a zpřísňujícími se ekologickými předpisy se „odlehčení bez obětování síly“ stalo univerzálním cílem výrobců lahví. Jak tedy může špičková 5galonová vstřikovací forma na láhev na vodu snížit hmotnost láhve ze 720 g na 650 g nebo méně, a přitom zajistit vysokou průhlednost, nulové praskání pod napětím a projít více než 5 000 testovacími cykly pádem? Společnost KSHOW, která má kořeny v Taizhou – čínském Mold Capital – s více než 15 lety rozsáhlých zkušeností s výrobou přesných forem, rozebírá základní technické prvky v tomto článku.
Láhev o objemu 5 galonů je obvykle vysoká přes 400 mm s tloušťkou stěny pouhých 1,2–1,6 mm, což z ní dělá klasickou velkou tenkostěnnou část s hlubokou dutinou. Tavenina musí urazit extrémně dlouhou dráhu toku od vtoku k základně láhve. Špatná konstrukce formy snadno vede ke krátkým výstřelům z chlazených čel proudění, slabých svarových linií nebo zamlžených základů. Řešení KSHOW se opírá o vícestupňové profilování vstřikování řízené Moldflow – přesným segmentováním rychlostí vstřikování je čelo taveniny udržováno v postupu stabilní rychlostí, aniž by došlo k zaváhání nebo tryskání. Současně používáme systém ventilu a vtoku s velkým průměrem horkého kanálu, abychom zajistili, že tlak ucpávky je účinně přenášen na základnu, přičemž je zachováno smrštění do 0,3 % a rovnoměrnost tloušťky stěny základny ±0,05 mm.
Rukojeť láhve není samostatná sestava, ale nosná konstrukce vytvarovaná integrálně s tělem. Zóna rukojeti se vyznačuje náhlými změnami tloušťky stěny, díky čemuž je náchylná k potopení a koncentraci napětí. KSHOW aplikuje progresivní optimalizaci tloušťky stěny v přechodové zóně a nasazuje nezávislé chladicí okruhy pro intenzivnější odběr tepla. Při vyjímání z formy pracuje hydraulický válec poháněný boční posuvný mechanismus pro vytahování jádra s vyhazováním pomocí dusíku, aby se zajistilo hladké uvolnění láhve bez bělení nebo deformace. Pro aplikace v PET lahvích nabízí KSHOW také integrovaná řešení forem vstřikování, roztahování a vyfukování, která dále zvyšují tuhost a odolnost proti pádu.
V druhé polovině roku 2025 zahájila jihoamerická společnost na výrobu lahví provozující více než deset plnicích linek („klient L“) projekt vlastní výroby lahví. Problém byl klasický: zakoupené lahve trpěly velkými rozdíly v tloušťce stěny mezi jednotlivými šaržemi, což způsobilo časté zaseknutí na plnivu a poškození při přepravě 3,2 %. Po obdržení poptávky navrhla společnost KSHOW jednodutinovou dvoudutinovou 5galonovou vstřikovací formu na PC láhev na vodu, zaměřenou na hmotnost láhve 680 g a dobu cyklu 48 sekund. Na dutiny jsme použili zrcadlovou ocel ASSAB S136 ESR s kuželovými zámky a přesnými vodícími součástmi pro zajištění přesnosti upnutí. První pokus dosáhl tolerance hmotnosti ±2 g a úspěšnosti testu pádem 99,6 %. Celý projekt, od smlouvy až po expedici formy, trval pouhých 42 dní. Klient L od té doby snížil poškození pod 0,5 %, čímž ušetřil ročně více než 350 000 USD na pořizovacích nákladech.
Mnoho kupujících se zaměřuje pouze na cenu formy a přehlíží tři detaily, které hluboce ovlivňují dlouhodobé náklady na vlastnictví:
1. Antikorozní úprava chladicího kanálu. Formy na láhve na vodu cirkulují velké objemy chladicí vody po dlouhou dobu. Bez antikorozní úpravy sníží rez během jednoho roku účinnost chlazení o více než 20 %. KSHOW používá nerezové vložky nebo bezproudové niklování na všechny chladicí kanály, což zajišťuje nulový pokles chladicího výkonu za deset let.
2. Návrh redundantního ventilačního systému. Lisování velkých lahví generuje obrovské objemy plynu. Obrábíme vícestupňové odvzdušňovací drážky na dělicí lince a jádrové vložky doplněné o podtlakové odvzdušňování, abychom zcela eliminovali lapače plynu a stopy po popálení.
3. Standardizované a rychle vyměnitelné opotřebitelné díly. Čepy ventilů, těsnění a další opotřebitelné položky používají mezinárodní standardní specifikace, které zákazníkům umožňují nakupovat výměny lokálně bez čekání na díly OEM.
Globální dodávka a místní podpora

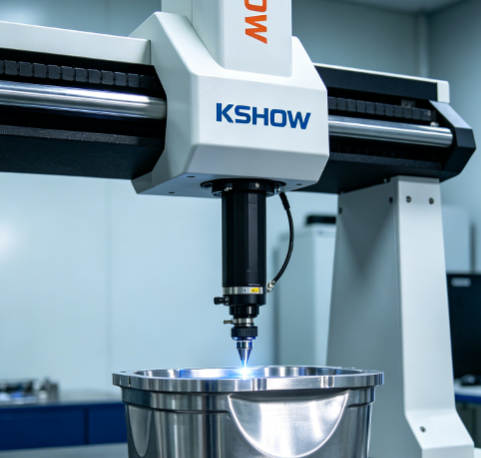

V závodě KSHOW Taizhou Huangyan se nachází 1600tunový upínací lis, několik velkých portálových CNC strojů a souřadnicové měřicí stroje Zeiss CONTURA. Maximální rozměry obrábění formy dosahují 2 500 mm × 2 000 mm, s kapacitou jedné formy přes 20 tun. Nedávno naši servisní technici dokončili vzdálené uvedení do provozu řízeného videem pro formu na láhve klienta ze Střední Asie, od vyjmutí z přepravky po kvalifikovaný produkt za pouhých 6 hodin.
